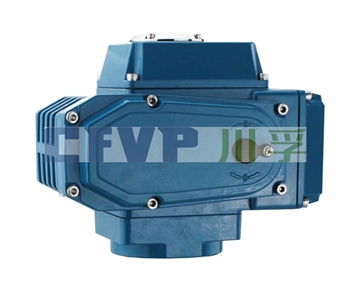

電動執行器
概述
電動執行機構，用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭距達4000N·m。
電動執行機構 選型表
|
型號
|
輸出扭矩
|
90°動作時間
|
輸出軸
|
電機
|
額定電流（A）50HZ
|
手輪轉數
|
重量
|
|
N·M
|
s
|
mm
|
W
|
220V
|
N
|
KG
|
|
|
CF-05
|
50
|
30
|
14x14/φ20
|
10
|
0.25
|
10
|
3.6
|
|
CF-08
|
80
|
30
|
14x14/φ20
|
10
|
0.25
|
10
|
3.6
|
|
CF-10
|
100
|
30
|
17x17/φ25
|
15
|
0.35
|
7.5
|
4.6
|
|
CF-15
|
150
|
30
|
17x17/φ25
|
15
|
0.37
|
7.5
|
4.6
|
|
CF-20
|
200
|
30
|
27x27/φ42
|
45
|
0.3
|
48
|
13
|
|
CF-30
|
300
|
30
|
27x27/φ42
|
45
|
0.31
|
48
|
13.4
|
|
CF-40
|
400
|
30
|
27x27/φ42
|
60
|
0.33
|
48
|
13.8
|
|
CF-60
|
600
|
30
|
27x27/φ42
|
90
|
0.33
|
48
|
14
|
|
CF-80
|
800
|
45
|
27x27/φ42
|
180
|
0.47
|
48
|
14.3
|
|
CF-100
|
1000
|
135
|
maxφ65
|
180
|
0.47
|
130
|
60
|
|
CF-160
|
1600
|
135
|
maxφ65
|
180
|
0.85
|
130
|
60
|
|
CF-200
|
2000
|
135
|
maxφ65
|
180
|
0.85
|
130
|
60
|
|
CF-300
|
3000
|
135
|
maxφ65
|
180
|
0.85
|
130
|
60
|
電動執行機構 性能特點
| 殼體 | 殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇 |
| 電機 | 全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機 |
| 指示器 | 指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便 |
| 干燥器 | 用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥 |
| 密封 | 密封性好，標準產品防護等級是IP67，并可選IP68防護等級 |
| 自鎖 | 精密的蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（最大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油 |
| 安裝 | 底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強?？梢源怪卑惭b，也可以水平安裝 |
| 線路 | 控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求 |
| 手動結構 | 手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將板手置于板手夾內，方便使用 |
| 限位開關 | 機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響 |
| 防脫螺栓 | 拆除外殼時，螺栓附在殼體上，不會脫落 |
電動執行機構 零部件參數
| 外 殼 | 防水級別 IP67,NEMA4 and 6 |
| 電機電源 | 110/220V AC 單相,380/440V AC 3相, 50/60Hz, ±10% |
| 控制電源 | 110/220V AC 單相，50/60 Hz, ±10% |
| 電 機 | 鼠籠式異步電動機 |
| 限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 輔助限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 行 程 | 90°~270 ±10°（0°～270°） |
| 失效保護/操作溫度 | 內置熱保護，開120℃ ±5℃ /關 97℃ ±15℃ |
| 指 示 器 | 連續的位置指示 |
| 手動操作 | 機械手柄 |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 |
| 機械限位 | 2個外部調整螺栓 |
| 干 燥 器 | 7-10W (110/220V AC)防冷凝 |
| 接 線 孔 | 2個M18 |
| 環境溫度 | -20℃-- +70℃ |
| 潤 滑 | 鋁基潤滑脂（EP 型） |
